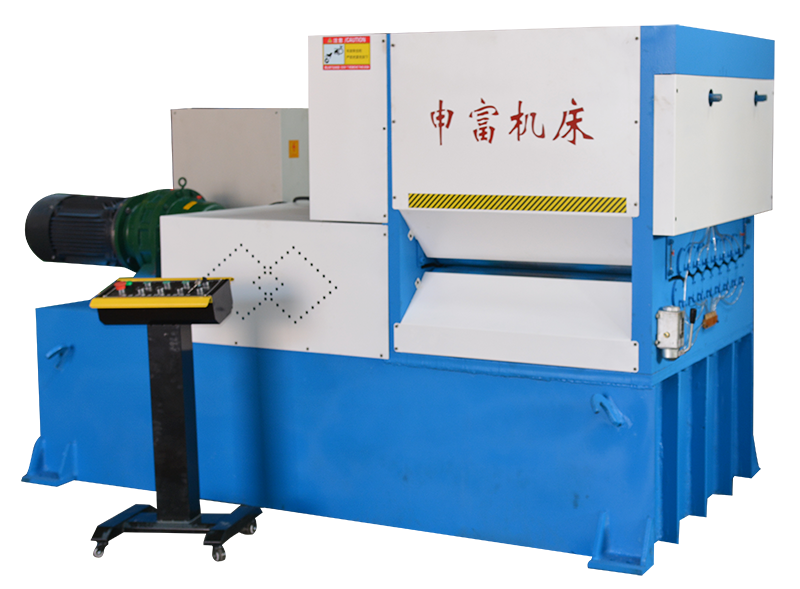

四重式矫平机(校平机)
产品介绍
本机是在国内同类产品的基础上，吸收国内外技术，积多年机械制造经验，广泛听取用户意见而设计制造的一种新机型，主要由机架、工作辊、活动横梁、压下机构、主传动装置、润滑系统等部分组成。
该设备主要应用于矫正各种规格的板材及剪切成块的板材。要求具有技术先进、矫平精度高、工艺范围广、自动化程度高、高强度下工作可靠性好的特点，能适用于各种冷、热轧板材的矫平，该设备操作简单、维护方便。专用于弯曲变形的金属板件的冷态矫平。在冶金、石油、化工、机车车辆、桥梁、金属结构及机械制造行业中有广泛的应用。
产品规格
| 序号 | 参数名称 | 产品型号（根据用户要求选型） |
|---|---|---|
| 以W43-(3-12)×1500四重式11辊板料校平机为例 | ||
| 1 | 校平板厚 | 3～12mm （其他材质最大校平厚度按其强度换算） |
| 2 | 板材屈服强度 | 240N/mm2 |
| 3 | 校平宽度 | 1500mm |
| 4 | 校平辊数 | 11根 |
| 5 | 校平辊直径 | 150mm |
| 6 | 校平辊中心距 | 160mm |
| 7 | 托轮直径 | 150mm |
| 8 | 托轮数量 | 上下各三排 |
| 9 | 校平速度 | 8m/min |
| 10 | 校平平整度 | ≤1mm/m2 （板料有凹凸拉伸、皱褶变形等原始缺陷时，不能保证校平平整度） |
| 11 | 主电机功率 | 55KW |
| 12 | 上辊调节电机功率 | 2*4KW |

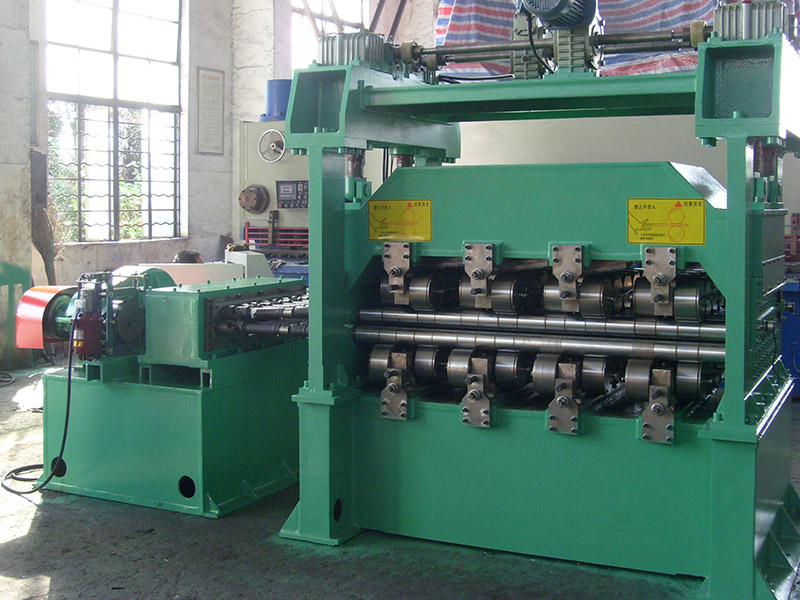

产品案例
