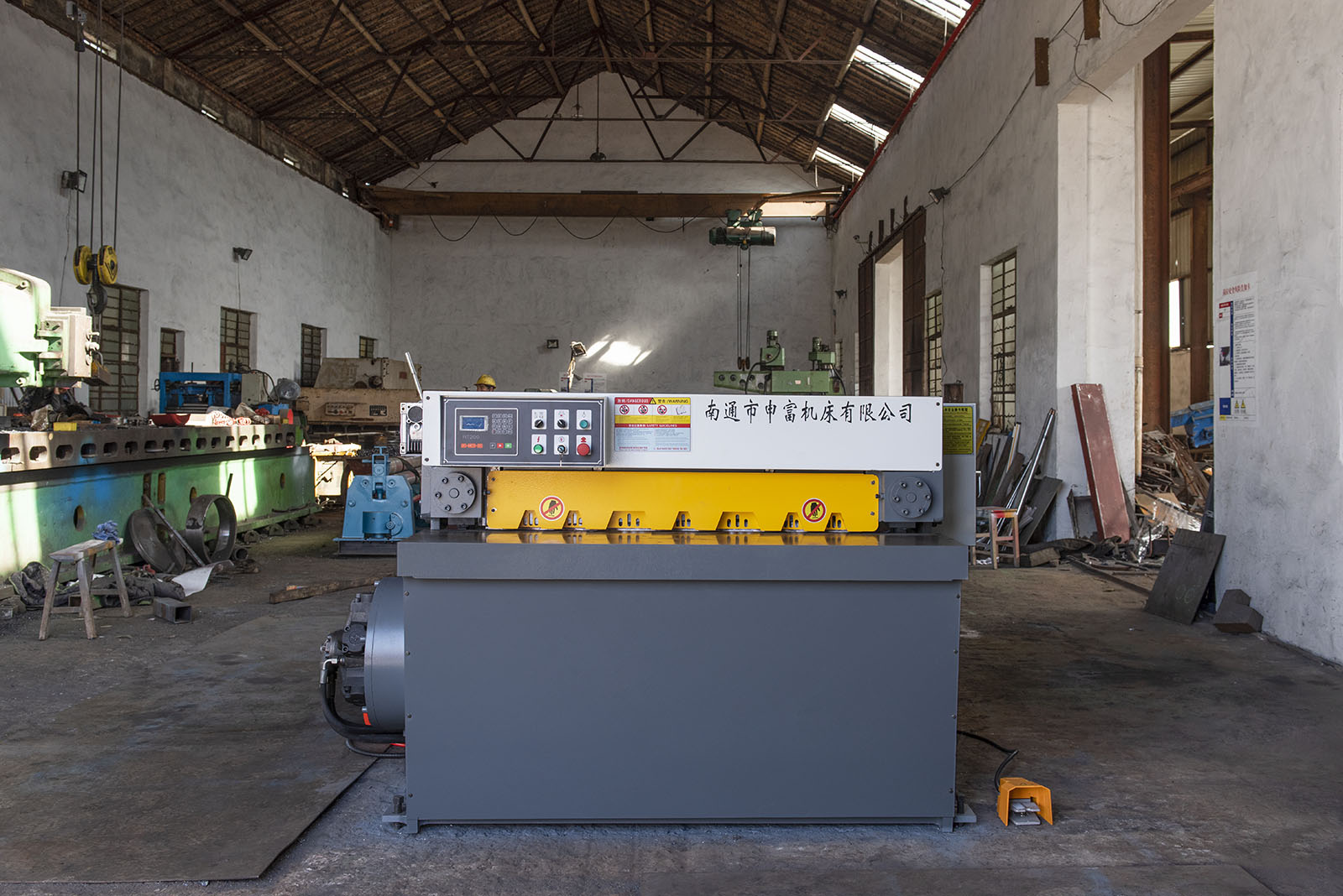

本机器用于剪切厚度为3.0mm,宽度为1300mm的钢板。
被剪切板料强度以400N/mm2为准,如需剪切其它强度的板料时,应相应减薄被剪板料的厚度。
本机器采用钢板焊接结构、液压传动,工作平衡可靠、机器体积小、重量轻、刚性好。
| 序号 | 参数名称 | 数值 | 单位 | |
|---|---|---|---|---|
| 以3×1300为例 | ||||
| 1 | 切断板料的厚度 | 3 | mm | |
| 2 | 切断板料的最大长度 | 1300 | ||
| 3 | 被剪切材料抗拉强度极限 | 400 | N/mm | |
| 4 | 最大剪切次数 | 40 | min | |
| 5 | 压料力 | N | ||
| 6 | 空载行程次数 | 50 | min | |
| 7 | 上刀片剪切角度 | 2 | 度 | |
| 8 | 刀片全长 | 1340 | mm | |
| 9 | 墙板间距离 | 1605 | ||
| 10 | 工作台离地面高度 | 900 | ||
| 11 | 主电动机 | 型号 |
Y160M-6 | |
| 功率 |
11 | KW | ||
| 转数 | 1440 | |||
| 12 | 齿轮泵 | 型号 | CP-32 | |
| 排量 | 32 | |||
| 压力 | 31.25 | |||
| 13 | 外形尺寸 | 长 | 2300 | mm |
| 宽 | 1800 | |||
| 高 |
1400 | |||
