数控弧线下调式四辊卷板机

产品介绍

  • 四辊卷板机能将金属板料一次上料不需调头即可以完成板料端部预弯和卷制成形，剩余直边小，是卷制圆形、弧形、锥形工件的理想设备。

  • 根据两侧辊调整位置的排列情况，可进行对称或非对称弯曲，因此本机可一次卷成理论剩余直边很小的理想筒体，与对称式三辊卷板机相比无需采用压力机对板端进行预弯。

  • 预弯通过下辊上升，夹住钢板端部，侧辊倾斜上升实现板材端部预弯。

  • 该机下辊、侧辊升降位移由智能型PLC可编程序控制器控制，自动调平，屏幕数字显示，同步精度±0.15㎜。

  • 该机下辊、侧辊可单端倾斜，且可在倾斜状态下同升同降。

  • 上下辊均为主传动，通过钢板与辊子之间的摩擦力带动侧辊转动，为卷圆提供扭矩。

  • 采用全液压驱动形式，具有同步液压系统来自动进行辊子之间的速度平衡，自动补偿上下工作辊的表面速度。每个液压马达带有即时制动器，使辊子在预弯状态下实现准确停止转动，并使剩余直边最小。制动器应快速反应，保证板端精确定位，并防止钢板从机器上滑落。

产品规格

规格型号 卷板最大厚度
mm		 卷板最大宽度
mm		 卷板屈服极限
Mpa		 卷板速度
m/min		 满载最小直径
mm		 上辊直径
mm		 下辊直径
mm		 侧辊直径
mm		 侧辊最大行程
mm		 侧辊调整速度
m/min		 主电机功率
kw
W12－25*2000 25 2000 245 4 800 350 320 240 240 80 22
W12－20*2500 20 2500 245 4 640 350 320 240 240 80 30
W12－30*2000 30 2000 245 4 1000 400 360 240 240 80 37
W12－25*2500 25 2500 245 4 800 400 360 240 240 80 37
W12－35*2000 35 2000 245 4 1200 420 380 210 210 80 37
W12－30*2500 30 2500 245 4 1000 400 360 230 230 80 37
W12－40*2000 40 2000 245 4 1400 480 400 420 420 80 45
W12－45*2000 45 2000 245 4 1600 500 450 280 280 80 45
W12－35*2500 35 2500 245 4 1200 480 400 420 420 80 45
W12－40*2500 40 2500 245 4 1400 500 450 380 380 80 45
W12－45*2500 45 2500 245 4 1600 530 480 450 450 80 63
W12－35*3000 35 3000 245 4 1200 500 450 380 380 80 45
W12－45*3000 45 3000 245 4 1600 560 500 450 450 80 63
W12－55*2500 55 2500 245 4 2000 600 550 500 500 78 75
W12－55*3000 55 3000 245 4 2000 620 560 500 500 78 75
W12－65*3000 65 3000 245 4 2400 670 600 550 550 78 110

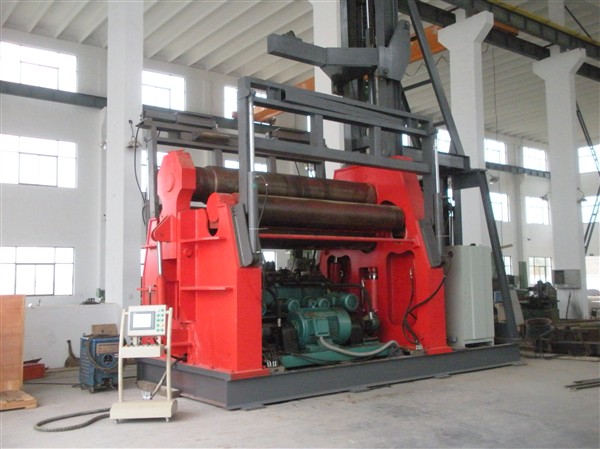

产品案例

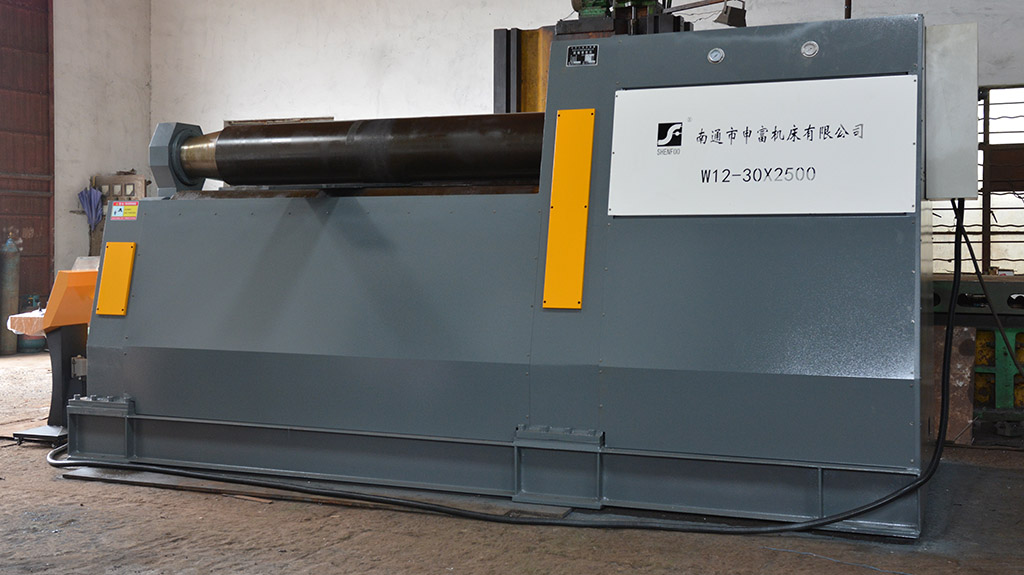

数控弧线下调式四辊卷板机
