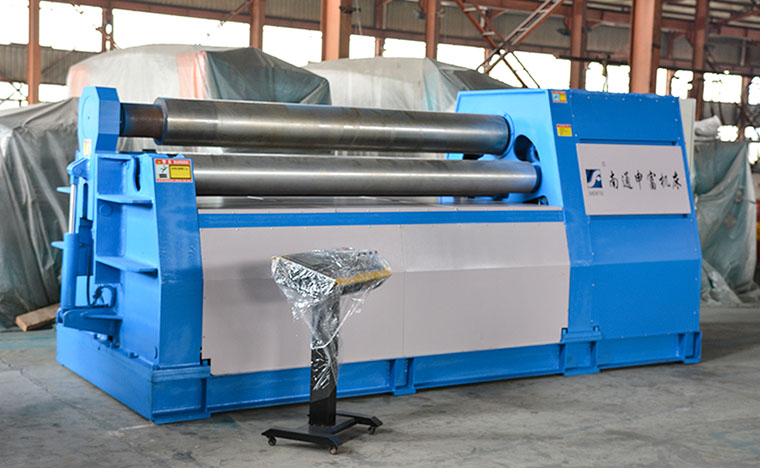

各动作均采用液压传动方式,包括工作辊升降、旋转,倒头倾倒、复位,是欧洲市场主导机型。
上辊位置固定,两下辊围绕一固定回转中心做弧线升降运动,下辊可单端升降或两端同升同降。
主传动采用三辊全液压驱动方式,扩大了卷板范围,有效防止了板材打滑及板材表面划伤现象。
智能型PLC控制,触摸式液晶屏显示,更人性化的操控系统。
独特的转臂机构,弧线升降轨迹代替其他机型X-Y的合成运动。工效得到极大提高。
序号 | 参数名称 | 产品型号(根据用户要求选型) |
---|---|---|
以SFW11HNC-16×3200为例 | ||
1 | 最大卷板厚度 | 16mm |
2 | 最大卷板宽度 | 3200mm |
3 | 最大预弯厚度 | 12mm |
4 | 板材屈服极限 | 245MPa |
5 | 最大规格时最小卷筒直径 | Φ850mm |
6 | 上辊直径 | Φ340mm |
7 | 下辊直径 | Φ320mm |
8 | 卷板速度 | ~4m/min |
9 | 工作辊驱动方式 | 液压驱动 |
10 | 驱动辊数量 | 3 |
11 | 液压系统工作压力 | 16MPa |
12 | 装机容量 | 38.5Kw |
